1. Установка BlenderCam

Скачать и установить BlenderCam. Для win 7 библиотеку Python 3.5. Для других ОС смотреть инструкцию.

2. Устройство BlenderCam
2.1 В панели инструментов, во вкладке CAM operations нажимаем +, чем добавляем операцию.
Добавляется область обработки (по умолчанию X=50 cm; Y=50 cm; Z=10 cm; которую можно изменить во вкладке CAM Machine)

2.2 Добавляем в сцену сферу нажав Shift+A.

2.3 прокручиваем скролинг первой панели справа вверх.

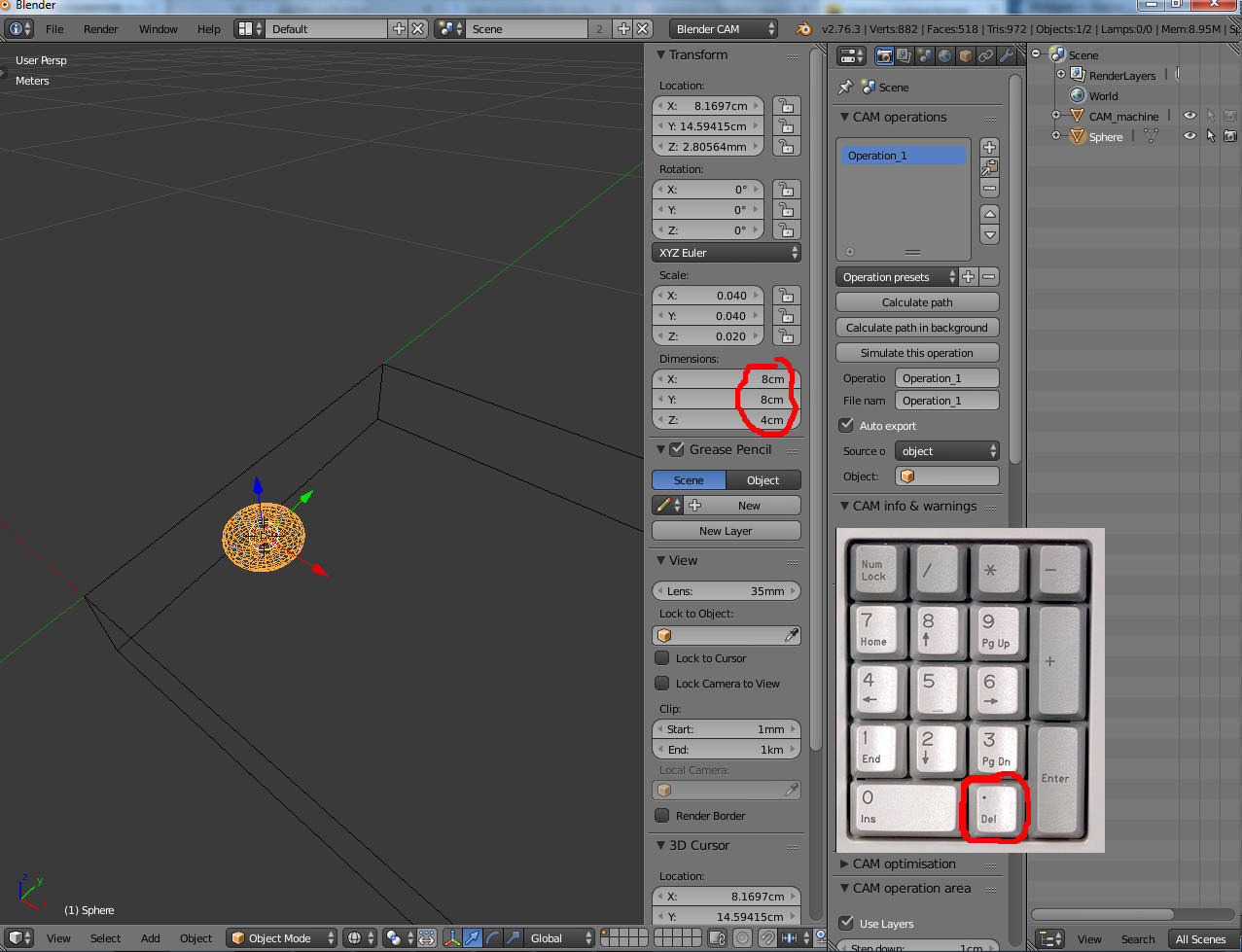

2.4 Изменяем размер сферы Dimensions x:8cm y:8cm z:4cm; Приблизить объект нажав Num . показана клавиатура.

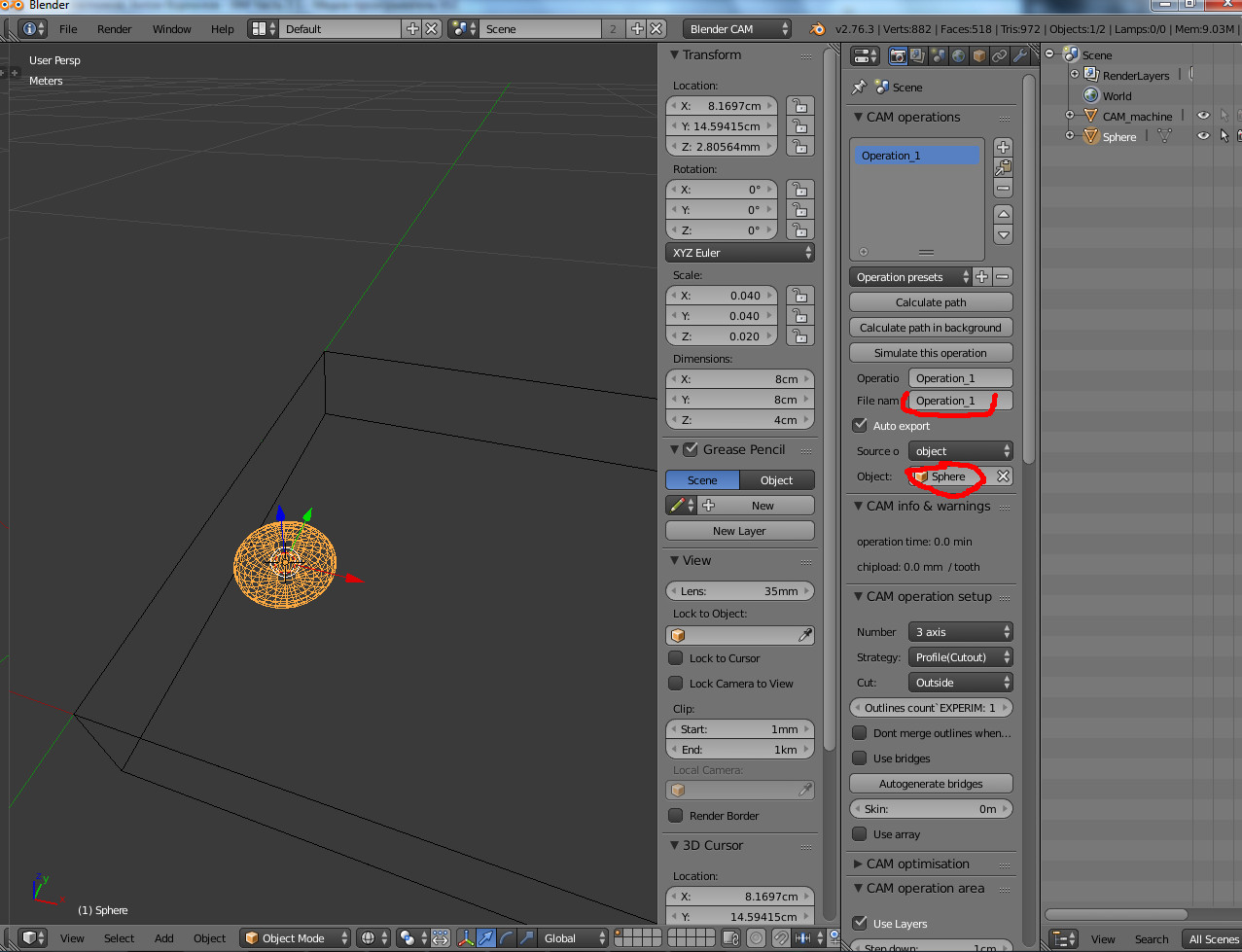

2.5 В поле object выберите sphere

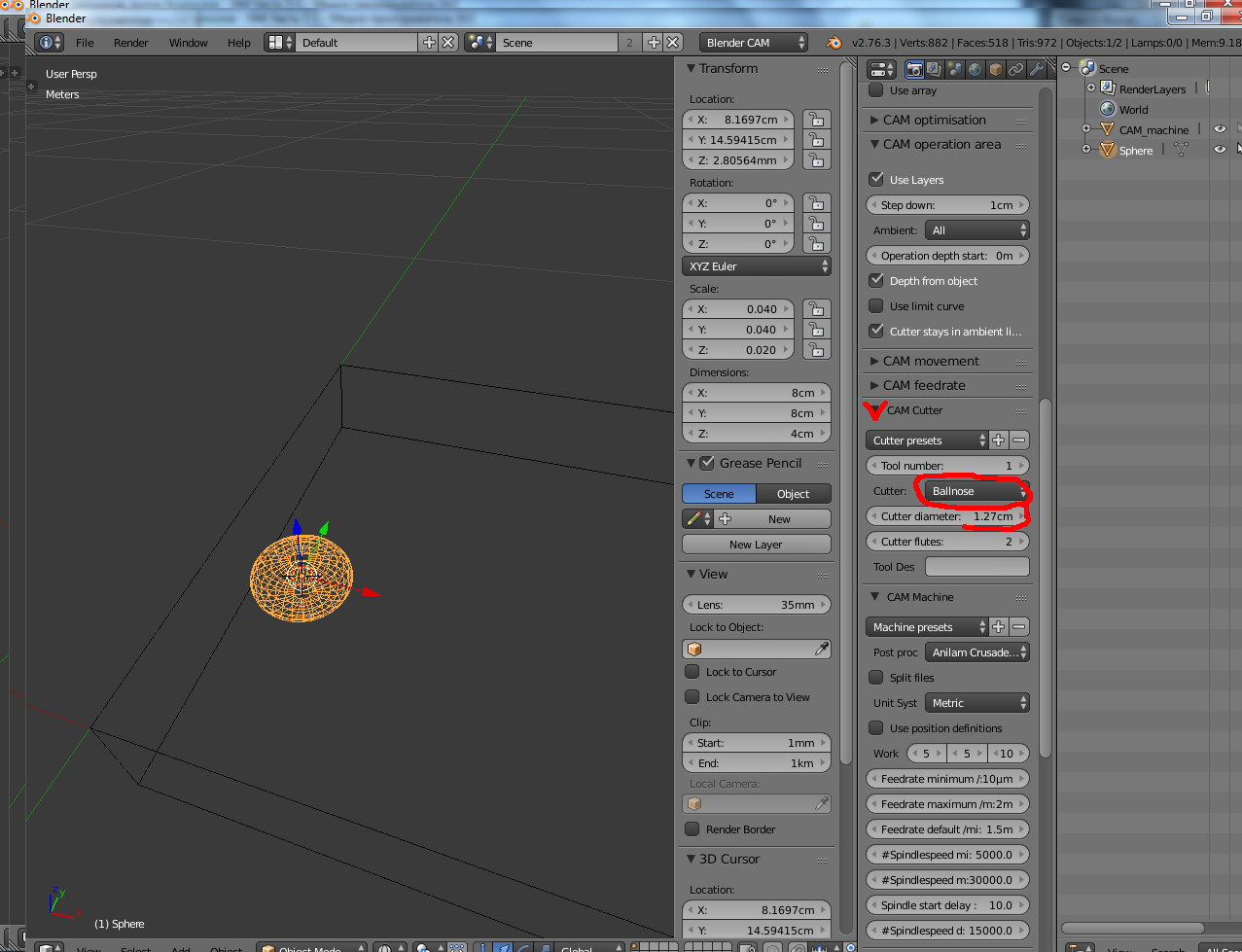

2.6 выберите тип и диаметр фрезы в поле Cam Cutter черновая обработка 12.7mm ball; чистовая обработка 6.4mm ball

2.7 Настраиваем траекторию формирования пути.
Рассмотрите пример сравнения расстояния между траекториями и слоями. CAM operation setup/Distance between to: 1mm Расстояние между траекторией 1мм правый рис. 8мм левый
CAM operation area/Use Layers/Step down: 1cm в данном случае за раз по Z будет сниматься слой толщиной до 1см правый рис. 5мм левый
Слой. Для черновой обработки хорошо снимать по 5 мм слой за слоем, за тем чистовую обработку ввести значение толщины 3д объекта.
Расстояние между траекторией для чистовой обработки можно оставить 1мм для черновой где-то 50-80% от диаметра фрезы.

* CAM operation setup/Strategy
Стратегия формирования пути движения фрезы; для начала можно оставить по умолчанию parallel (параллельная, пересекающаяся, спиральная, ватерлиния...).

parallel	cross	block
spiral	waterline	outlinefill
carve	outline	drill
	pocket

* CAM operation area/Use limit curve Ограничение контуром безье.
Позволяет ограничить область обработки.

*Внутренняя область ограничения может делится, как в правом рис. состоящим из 4 кривых безье объединённых в одну (Ctrl J обьединяет выделенные обьекты).

2.8 CAM Material size and position/radius around model: 5mm
Добавляет радиус вокруг модели иначе часть модели не будет обработано. Более эфективно вместе с ограничением безье.

2.9 CAM movement/movement type: climb (фреза достигнув конца поднимается и обратно идёт по воздуху), meander (фреза достигнув конца фрезерует в обратном направлении)

2.10 Расчёт пути
Сохранить работу (файл, сохранить как). В CAM operations/File name пишем имя пути. CAM operations/Calculate path - расчёт пути (В командной строке можно увидеть % до окончания). После чего проявится путь в сцене и будет создан файл с расширением .tap, там где сохранён файл блендера (если открыть его блокнотом, то можно увидеть код
...N80G01 Y42.664 Z-9.873
N90G01 Y42.864 Z-9.829
N100G01 Y43.064 Z-9.789...
Такой код хорошо усваивается ЧПУ).

3. Реализация кода
